所有主件皆经3D动态有限元素分析,更可增去昂高速切削之稳定性。

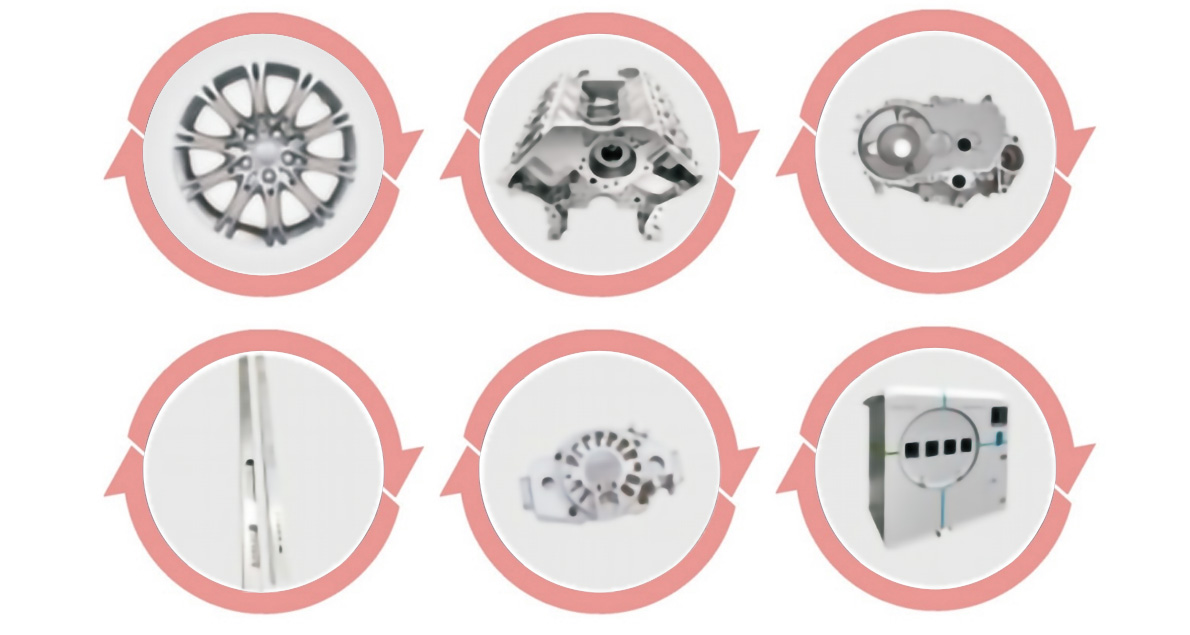

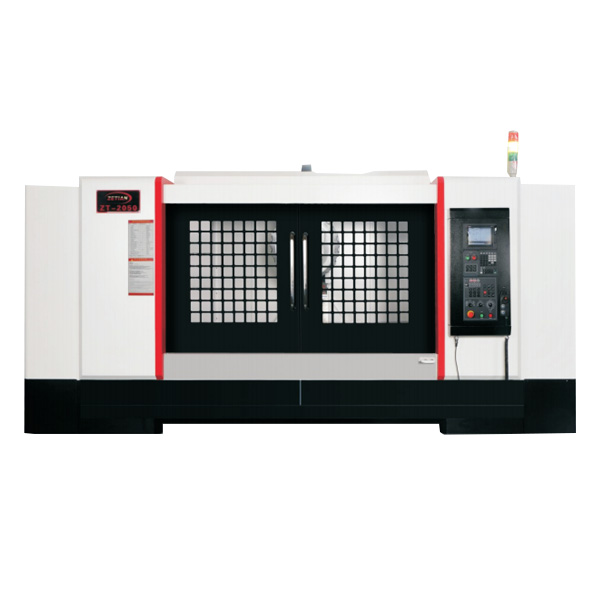

铝型材数控机床是一台全铸件床身集铣销、钻孔、攻牙、倒角为一体的自动化复合铝材加工中心,适用于加工各种长度的铜型材、厚重铝型材加工等,广泛用于机器人部件加工,太阳能型材加工,轨道交通行业型材加工,航天部件型材加工,高端门窗幕墙型材加工,机械铝合金部件和汽车部件的精加工。
名称及型号 |
单位 |
ZT-2050 |
工作台尺寸 |
mm |
450*2500 |
允许最大负荷 |
kg |
1000 |
T型槽尺寸 |
mm |
4*4(100间距) |
X-Y-Z轴行程 |
mm |
2500/550/420 |
主轴鼻瑞面至工作台面距离 |
mm |
100-500 |
主轴中心至立住距离 |
mm |
575 |
主轴形成 |
直联式 |
|
主轴锥孔 |
BT40 |
|
主轴转速 |
rpm |
20000 |
切削进给速度范围 |
mm/min |
5-10000 |
X/Y/Z轴快速移动 |
m/min |
32/30/30 |
刀库容量 |
mm |
21T |
刀具最大直径(相邻空位) |
mm |
120 |
刀具最大长度 |
kg |
300 |
刀具最大重量 |
Sec |
8 |
换刀时间(临近位) |
mm |
1.6 |
定位精度 |
mm |
±0.005/300 |
重复定位精度 |
kg/cm |
±0.003/300 |
所需气压 |
m/min |
6--7 |
所需气体流量 |
kg |
0.15 |
主机重量 |
kg |
约6000 |
