主轴箱采用内屠加强筋，在运动及加工过程中避免大的震动和抖动，保证了表面光洁度及加工精度。
短鼻设计，内孔选用大钢珠轴承，遍用于重切、開框、导柱孔等加工。
外三层筋条结构，加强主轴头刚性，消减震动，提高加工精度。
|
名称及型号 |
单位 |

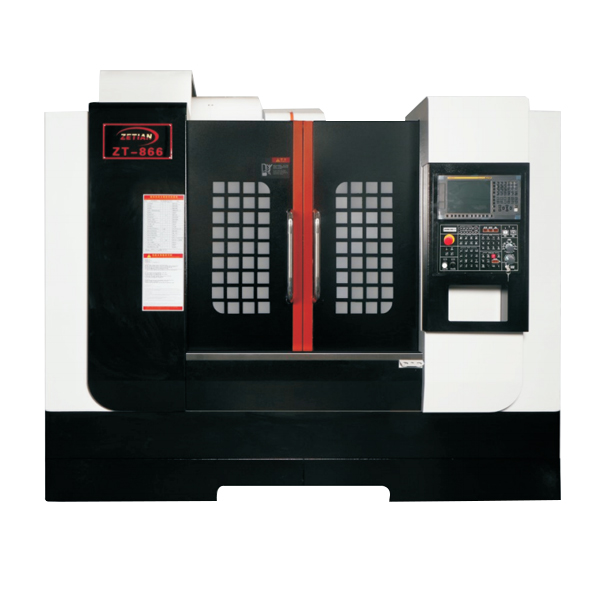

ZT-866 |
|
X/Y/Z轴 |
mm |
800/600/600 |
|
主轴鼻瑞至工作台距离 |
mm |
126-670 |
|
主轴规格 |
BT40直连 |
|
|
主轴中心至立住导轨面距离 |
mm |
600 |
|
工作台面积 |
mm |
1000*500 |
|
工作台最大负荷 |
kg |
600 |
|
T型槽尺寸（宽*数目） |
18mm*3*100 |
|
|
线轨型号XYZ |
mm |
MSR45/45/45(上银/银泰) |
|
线杆型号XYZ |
mm |
R40(上银/银泰) |
|
滑轨数量XYZ |
个 |
2004/4/6 |
|
标准配置 |
三菱M80B |
|
|
X轴伺服马达 |
KW |
3 |
|
Y轴伺服马达 |
KW |
3 |
|
Z轴伺服马达 |
KW |
3 |
|
主轴伺服马达 |
11KW/12000RPM |
|
|
X、Y轴快速移动 |
mm/min |
36000 |
|
Z轴快速移动 |
mm/min |
36000 |
|
切削进给速率 |
mm/min |
0-12000 |
|
定位精准 |
JIS±0.005/300 |
|
|
重复定位精准 |
JIS±0.003/300 |
|
|
机床防护罩 |
整体防护 |
|
|
刀库 |
刀臂式24把 |
|
|
机器重量 |
T |
5.5 |
|
机器尺寸 |
mm |
2760*2650*2600 |
