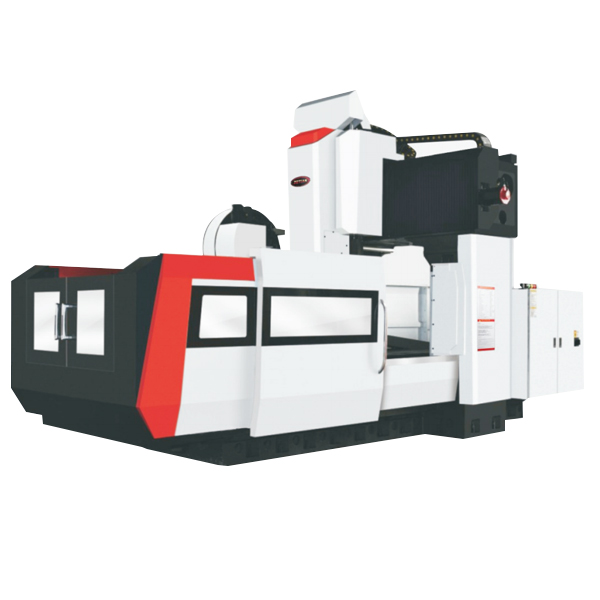

ZT-L2503

ZT-L2503

强大的切削能力与卓越的精确度和性能相结合，令铣削与镗孔操作简单易行。

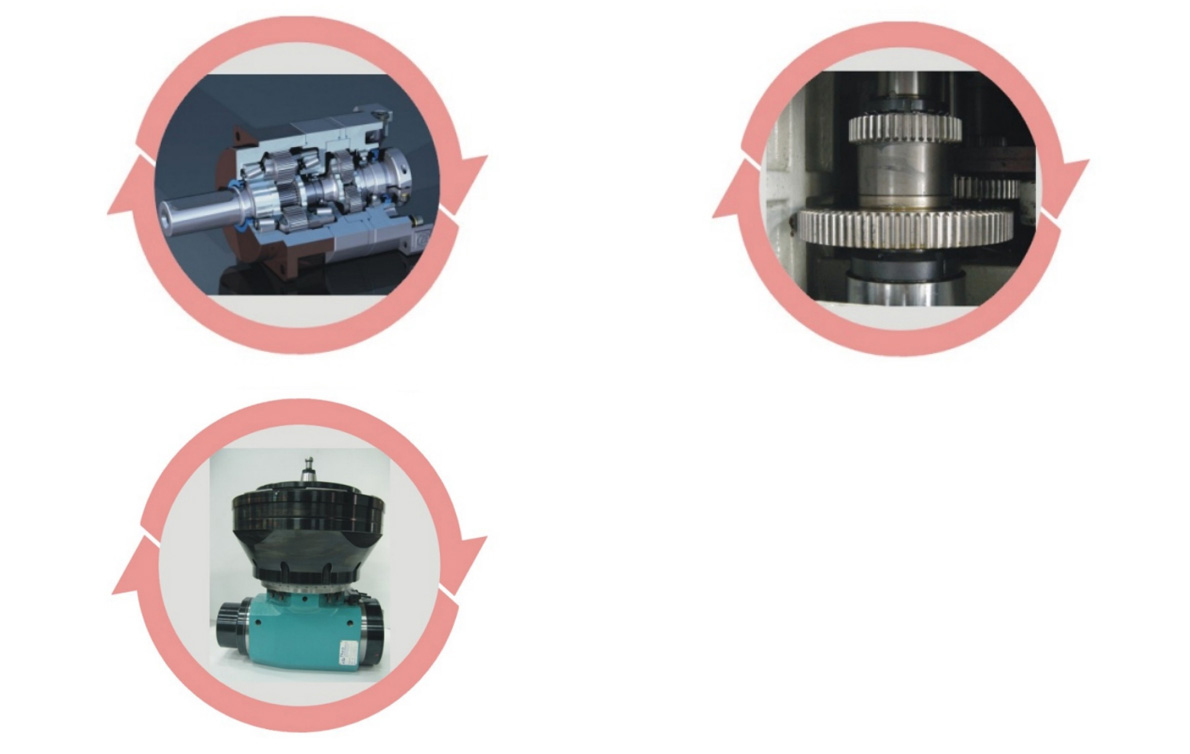

主轴头可以选配油压锁紧方式的900側铣头。
机床床身，立柱，横梁，滑鞍，主轴箱采用树脂砂造型的高强度铸铁以及合理的布筋结构，刚性好，稳定性强。
主运动采用宽调速交流伺服主电机，选配ZF变速，使得主轴在低速时大扭矩输出，适合重切削，高转速时的恒功率适合精加工。
联系方式
  • 产品详情

机械规格

型号 单位 ZT-L2203 ZT-L2503 ZT-L2505 ZT-L1502 ZT-L2503
工作台面尺寸(宽*长) mm 1800*3000 1800*3000 2300*5000 2100*2000 2300*3000
工作台移动方向行程(X轴) mm 3000 3000 5000 2000 3000
主轴滑座移动方向行程(Y轴) mm 2200 2500 2500 1500 2500
主轴上下移动方向行程(Z轴) mm 1000 1000 1000 800 1000
龙门宽度 mm 2200 2700 2700 1650 2700
主轴端面至工作台面距离 mm 250-1250 260-1260 260-1260 175-975 280-1280
工作台T型(数目-尺寸X间距) 9-22*180 11-28*200 11-28*200 7-22*150 11-28*200
主轴规格(型号/安装直径) BT50Φ200 BT50Φ190 BT50Φ190 BT50Φ190 BT50Φ190
主
轴
传
动
方
式 		直联 rpm 最高转速4000 最高转速6000 最高转速4000
ZF减速+直联 rpm 最高转速4000，减速比1:1；4:1 最高转速6000，减速比1:1；4:1 最高转速4000，减速比1:1；4:1
皮带传动 rpm 最高转速6000，减速比1.5:1 / 最高转速6000，减速比1.5:1
ZF减速+皮带传动 rpm 最高转速6000，减速比1:1；4:1 / 最高转速6000，减速比1:1；4:1
齿轮头 rpm 最高转速3000
XYZ轴滚珠丝杆规格 X:8016；Y:6310；Z:5010 X:8016；Y:6316；Z:5010 X:6310；Y:5010；Z:5010 X:8016；Y:6316；Z:5010
XY轴导轨规格 55规格重载滚柱线轨 滚柱线轨道轨55重载规格 X轴：变"V"滑轨；Z轴：钜型滑轨 X轴：硬轨；Y轴滚柱直线道轨55重载规格
Z轴轨道规格 矩型滑轨
XYZ轴伺服电机传动方式及传动比 皮带传动，X轴2.5:1；Y轴2:1；Z轴2:1 皮带传动，传动比：X轴2.5:1；Y轴2:1；Z轴2:1
主轴电机，X/Y/Z三轴伺服电机 主轴电机：22kw，广域电机：X40Nm；Y:30Nm；Z30Nm 主轴电机：30kw，广域电机：X60Nm(L2503)，100Nm(L2505)；Y:40Nm；Z401Nm 主轴电机：22kw，广域电机：X40Nm；Y:30Nm；Z30Nm 主轴电机：30kw，广域电机：X60-100Nm；Y:40Nm；Z40Nm
工作台承重 T 7 10 16 5 12
机床重量 T 38 48 58 30 48

型号 单位 ZT-L2204 ZT-L2704
(X轴三线轨支撑) 		ZT-L2705
(X轴三线轨支撑) 		ZT-L2706
(X轴三线轨支撑)
工作台面尺寸(宽*长) mm 1800*4000 2300*4000 2300*5000 2300*6000
工作台移动方向行程(X轴) mm 4000 4000 5000 6200
主轴滑座移动方向行程(Y轴) mm 2200 2700 2700 2700
主轴上下移动方向行程(Z轴) mm 1000 1000 1000 1000
龙门宽度 mm 2200 2700 2700 2700
主轴端面至工作台面距离 mm 250-1250 260-1260 260-1260 260-1260
工作台T型(数目-尺寸X间距) 9-22*180 11-28*200 11-28*200 11-28*200
主轴规格(型号/安装直径) BT50Φ200 BT50ΦΦ190 BT50ΦΦ190 BT50ΦΦ190
主
轴
传
动
方
式 		直联 rpm 最高转速4000
ZF减速+直联 rpm 最高转速4000，减速比1:1，4:1
皮带传动 rpm 最高转速6000，减速比1.5:1
ZF减速+皮带传动 rpm 最高转速6000，减速比1:1，4:1
齿轮头 rpm 最高转速3000
XYZ轴滚珠丝杆规格 X:8016；Y:6310；Z:5010 X:8026；Y:6316；Z:5010
XY轴导轨规格 X/Y轴55规格重载滚柱线轨 X轴三条55规格重载滚柱线轨，Y轴两条55规格重载滚柱线轨
Z轴轨道规格 皮带传动，X轴减速比2.5:1，Y、Z轴减速比2:1 X轴减速器直联4:1；YZ轴皮带传动Y轴2:1；Z轴2：1
XYZ轴伺服电机传动方式及传动比 主轴电机；22kw广域电机；X:50Nm；Y:30Nm；Z:40Nm 主轴电机：22kw广域电机；X:60Nm；Y:30Nm；Z:40Nm
主轴电机，X/Y/Z三轴伺服电机
工作台承重 T 12 18 20 24
机床重量 T 53 55 60 70

型号 单位 ZT-L3206
(X轴四线轨支撑) 		ZT-L3208
(X轴四线轨支撑) 		ZT-L1502 ZT-L2202
工作台面尺寸(宽*长) mm 2500*6400 2500*8000 1200*2000 1800*2000
工作台移动方向行程(X轴) mm 6200 8200 2000 2200
主轴滑座移动方向行程(Y轴) mm 3800(有效行程3200) 3800(有效行程3200) 1500 2200
主轴上下移动方向行程(Z轴) mm 1250 1250 800 1000
龙门宽度 mm 3200 3200 1650 2200
主轴端面至工作台面距离 mm 360-1610 300-1550(可选配整体加高500立柱，此时为800-2050) 175-975 250-1250
工作台T型(数目-尺寸X间距) 13-28*200 13-28*200 7-22*150 9-22*180
主轴规格(型号/安装直径) BT50/Φ200 BT50/Φ200 BT50/Φ190 BT50/Φ200
主
轴
传
动
方
式 		直联 rpm 最高转速3000 最高转速6000 最高转速4000
ZF减速+直联 rpm 最高转速3000，减速比1:1；4:1 最高转速6000，减速比1:1；4:1 最高转速4000，减速比1:1；4:1
皮带传动 rpm 最高转速6000，减速比1.5:1 / 最高转速6000，减速比1.5:1
ZF减速+皮带传动 rpm 最高转速6000，减速比1:1,4:1；最高转速4000，减速比1:1,4:1 / 最高转速6000，减速比1:1,4:1
齿轮头 rpm 最高转速3000
XYZ轴滚珠丝杆规格 X:10020；Y:8020；Z:6316 X:10020；Y:8020；Z:6316 X:6310；Y:5010；Z:5010 X:6310；Y:6310；Z:5010
XY轴导轨规格 55规格重载滚柱线轨
Z轴轨道规格 X轴4条65滚珠线轨，Y轴55规格重载滚柱线轨 矩型滑轨
XYZ轴伺服电机传动方式及传动比 XY轴减速器直联，X轴传动比7.5:1，Y轴传动比4:1，Z轴皮带传动比2:1 皮带传动，X轴2.5:1；Y轴2:1；Z轴2:1
主轴电机，X/Y/Z三轴伺服电机 主轴电机：30kw，广域电机：X60Nm；Y:40Nm；Z40Nm 主轴电机：30kw，广域电机：X75Nm；Y:40Nm；Z40Nm 主轴电机：22kw，广域电机：X40Nm；Y:30Nm；Z30Nm 主轴电机：22kw，广域电机：X40Nm；Y:30Nm；Z30Nm
工作台承重 T 22 32 4 5
机床重量 T 82 98 30 32

本公司机床不断进行研发改良，如有更改规格恕不另行通知。本资料图片仅供参考，以实际产品样为准。
